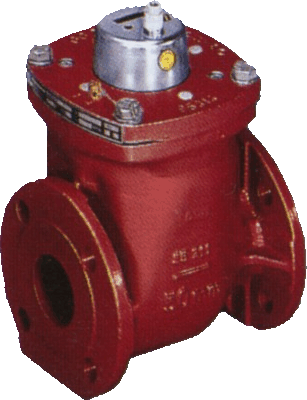

Woltman-Wasserzähler

Wasserzähler mit einem Volumenmessteil nach dem Woltman-Prinzip.

Volumenmessteile nach dem Woltman-Prinzip sind Trockenläufer mit Magnetkupplungen für große Durchflussmengen über 15 m³/h.



Beschreibung Merkmale Technische Daten Weitere Bilder Zubehör Download


Beschreibung

Volumenmessteile nach dem Woltman-Prinzip

Wo es um grosse Durchflussmengen geht, sind die Volumenmessteile nach dem Prinzip Woltman in ihrem Element. Messteile nach diesem Prinzip haben sich in der Praxis bei einem Volumen ab ca. 15 m³/h bewährt und durchgesetzt. Für den Einsatz unter diesen Voraussetzungen empfehlen und liefern wir ausschliesslich Messteile nach Woltman. Volumenmessteile nach Woltman sind robuste Kontakt-Zähler für hohe Beanspruchung mit einer Heisswasser-Dauerbelastung von 120 °C. Für äusserste Messbeständigkeit sorgt die aufwendige Lagerung des Flügelrades in Ringsaphir und Hartmetall. Alle Volumenmessteile nach dem Prinzip Woltman sind Trockenläufer mit Magnetkupplung. Das Rollenzählwerk ist evakuiert und zur leichteren Ablesbarkeit drehbar. Wir bietet Volumenmessteile nach Woltman in zwei unterschiedlichen Versionen:

  • Typ WS-X für waagrechten Einbau mit wesentlich weiter reichendem Messbereich bei kleinen Durchflüssen gegenüber der zugelassenen metrologischen Klasse.
  • Typ WP-X für beliebige Einbau - Messteile, die sich durch aussergewöhnlich geringen Druckverlust über den gesamten Messbereich auszeichnen.

Der Kontaktgeber ist vergossen eingebaut und vor äusseren Einwirkungen geschützt, trotzdem ist er im Bedarfsfall leicht auszuwechseln.





Merkmale

  • Woltman-Prinzip
  • Verschiedene Varianten für jeweilige Einbaulage
  • Umfangreiches Systemzubehör
  • Große Messgenauigkeit
  • Erweiterter Messbereich
  • Geringer Druckverlust
  • Stabile Kurvencharakteristik
  • Absolute Korrosionsbeständigkeit




Technische Daten:

Bauart WS-X waagrechter Einbau
Nennweite DN mm 50 65 80 100 150
Nenndurch-
fluss
Qn m³/h 15 25 40 60 150
Durchfluss
bei 0,1 bar
Druckverlust
m³/h 19 21 42 67 160
Grösster
Durchfluss
(kurzfristig)
Qmax m³/h 50 50 110 180 350
Trenngrenze Qt m³/h 1,5 1,5 1,6 9 22,5
Untere Mess-
bereichsgrenze
Qmin m³/h 0,2 0,2 0,3 1,2 2,0
Anlaufwerte l/h 60 60 90 400 1000
Flanschanschluss PN
16
DN
50
PN
16
DN
65
PN
16
DN
80
PN
16
DN
100
PN
16
DN
150
Flanschdurch-
messer
mm 165 185 200 220 285
Lochkreis-
durchmesser
mm 125 4Loch 145 4Loch 160 8Loch 180 8Loch 240 8Loch
Baulänge
nach DIN
19625
mm 270 300 300 360 500
Gewicht kg 14,2 18 24 31,5 79,5
Impulsfolge Liter/Imp. 100
Im Rahmen der Weiterentwicklung sind technische Änderungen möglich.
Bauart WP-X beliebiger Einbau
Nenn-
weite
DN mm 50 65 80 100 125 150
Nenn-
durch-
fluss
Qn m³/h 15 25 40 60 100 150
Durch-
fluss bei
0,1 bar
Druck-
verlust
m³/h 40 70 85 95 200 310
Grösster
Durch-
fluss
(kurz-
fristig)
Qmax m³/h 70 100 150 180 250 350
Trenn-
grenze
Qt m³/h 2,25 3,75 6 9 15 22,5
Untere
Mess-
bereichs-
grenze
Qmin m³/h 0,6 1,6 1,6 2 3 4,5
Anlauf-
werte
l/h 250 250 500 500
Flanschanschluss PN
16
DN
50
PN
16
DN
65
PN
16
DN
80
PN
16
DN
100
PN
16
DN
125
PN
16
DN
150
Flansch-
durch-
messer
mm 165 185 200 220 250 285
Lochkreis-
durch-
messer
mm 125 4Loch 145 4Loch 160 8Loch 180 8Loch 210 8Loch 240 8Loch
Baulänge
nach DIN 19625
mm 200 200 225 250 250 300
Gewicht kg 14,3 15,5 18,2 19,8 22,4 32,5
Impuls-
folge
Liter/
Imp.
100
Im Rahmen der Weiterentwicklung sind technische Änderungen möglich.
