Split-Wärmezähler Kundo G03
|
Elektronischer Split-Wärmemengenzähler mit abgesetztem Rechenwerk
|
Zähler zur Bestimmung des Wärmeverbrauchs in autonomen Heizungs- und Brauchwasseranlagen. Ausführung als Einstrahl- und Mehrstrahlzähler
|
|
|
Beschreibung
Die Split-Wärmezähler bestehen aus folgenden Komponenten:
Volumenmessteil für G03 nach dem Einstrahl-Prinzip
Volumenmessteile nach dem Einstrahlprinzip mit spezieller Hartmetall-Legierung sind als
Einstrahl-Flügelradzähler für Heisswassereinsatz bis 120 °C geeignet.
Für waagrechten und senkrechten Einbau geeignet. Sie sind als Volltrockenläufer mit
Magnetkupplung konzipiert und zeichnen sich durch robuste Bauweise für langjährigen
Dauereinsatz aus.
Die Messergebnisse sind sicher und exakt, auch unter ungünstigen Bedingungen;
störende magnetische Fremdeinflüsse werden durch eine plombierbare Abschirmhaube
zuverlässig ferngehalten.
Auch Verschmutzungen im Wasser können ihnen nur wenig anhaben, denn nur noch das
Flügelrad arbeitet im Wasserbereich.
Volumenmessteil für G03 nach dem Mehrstrahl-Prinzip
Volumenmessteile nach dem Mehrstrahlprinzip arbeiten als Mehrstrahl-Flügelradzähler
in Anlagen mit Heisswasser bis 120 °C.
Je nach Bauweise für waagrechten Einbau oder für Einbau in Steig- oder Fallrohrleitungen.
Sie sind als Volltrockenläufer mit Magnetkupplung konzipiert und zeichnen sich durch robuste
Bauweise für langjährigen Dauereinsatz aus. Die Messergebnisse sind sicher und exakt,
auch unter ungünstigen Bedingungen; störende magnetische Fremdeinflüsse werden durch
eine plombierbare Abschirmhaube zuverlässig ferngehalten.
Auch Verschmutzungen im Wasser können ihnen nichts anhaben, denn nur noch das Flügelrad
arbeitet im Nassraum.
Temperaturfühler für blitzschnelle Reaktion und präzise Messung
Widerstandsthermometer PT1000 vereinen zwei wesentliche Vorteile in einem: Höchste Genauigkeit
und kürzeste Reaktionszeit, das heisst sehr hohe Ansprechgeschwindigkeit. Durch die
Verwendung von jeweils zwei aufeinander abgestimmten Messelementen liegt die erzielte
Genauigkeit über die gesamte Eichgültigkeitsdauer deutlich unter 0,05 °C. Alle Fühler
sind PTB zugelassen.
Das elektronische Gehirn unserer Wärmezähler:

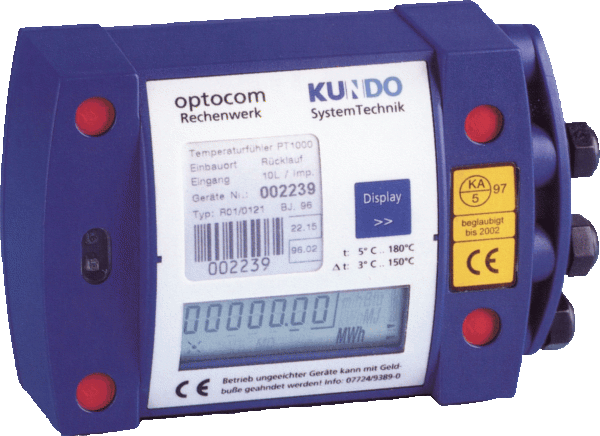

Universalrechner optocom
Der modulare Universalrechner optocom wurde speziell für den Einsatz als Rechenwerk für
Wärmezähler entwickelt. Er stellt das Ergebnis einer Entwicklung dar, die auf
langjähriger Erfahrung in Konstruktion und Herstellung von Messgeräten für die
verbrauchsabhängige Abrechnung von Heiz- und Warmwasser beruht.
Der optocom Universalrechner ist so aufgebaut, dass alle Zusatzfunktionen wie
Impulsausgänge, M-Bus Anbindungen, Funk-Anbindungen oder Anbindungen auf DDC-Basis jederzeit,
auch nachträglich, realisiert werden können - exakt für den Einsatzzweck, für
den sie gebraucht werden.
Der optocom Universalrechner kann in Batterieversion (6 Jahre oder 11 Jahre) oder Netzversion
geliefert werden, mit 2- oder 4-Leiter-Anschluss, für Temperaturfühler PT100, PT500
oder PT1000. Er lässt sich für die Vorlauf-Durchflussmessung programmieren, den
Wasser-Frostschutzgemischen von Solaranlagen anpassen, und er bietet die Möglichkeit, sein
LC-Display so zu maskieren, dass der Verbraucher nur die notwendigsten Daten sehen kann.
Selbstverständlich erfüllt der Universalrechner alle einschlägigen Normen wie
EN 55011, EN 50082-2, prEN 1434-4 sowie die PTB-Anforderungen.
Nur noch ein Rechner für alle Anwendungen
Der Universalrechner optocom ermöglicht ganzheitliche Problemlösungen. Zu seinem
innovativen Konzept zählen aufsteckbare Module, die über die optische Schnittstelle die
unterschiedlichsten Verbindungen möglich machen:
- Programmieradapter (him R0) zur Stichtagprogrammierung
- zum Kundo Funksystem (him R2) mit 10-Jahresbatterie und integriertem UHF-Sender, lieferbar in
Kompakt- und Fernantennen-Ausführung.
- zu M-Bus-Systemen
- zur Gebäudeleittechnik über RS 485 oder Impulsausgänge für Fernanzeigen
(him R1)
- zu PC´s über RS 232 (him R3), Datenauslesung bzw. Programmierung per PC
- zu Impulsabfrage-Systemen über Kabel
- zu NOWA Schnittstellen, die künftig EG-weit genormt sein werden
- auch kundenspezifische Lösungen lassen sich realisieren, z. B. Messdatenschreiber,
stichtaggesteuerte Datenerfassung mehrerer externer Zähler mit Impulsausgang und M-Bus.
Einfach zu installieren, problemlose Funktionskontrolle
Der optocom ist technisch durchdacht
bis ins Detail:
Der optocom ist auf dem neuesten Stand der Technik und überzeugt mit umfassenden
Einsatzmöglichkeiten für jede individuelle Situation.
Er kann vor Ort auf einen Stichtag programmiert werden und verfügt über einen
unverlierbaren EEPROM-Speicher für alle wichtigen Daten.
Er überwacht programmierbare Schwellwerte (in kW). Er erfasst Ruhephasen (in h),
Maximalwerte (in kW) sowie die Überschreitung vorher programmierter Schwellwerte (in h).
Die Anzeige erfolgt in gesetzlichen Einheiten - kWh oder MWh und optional MJ, GJ, BTU.
Anpassung an Solargemische
Für das Rechenwerk gibt es die Möglichkeit, an bestimmte Solargemische
angepasst zu werden.
|
Merkmale
- Einstrahl- und Mehrstrahlzähler
- Rechenwerk mit optionalen Kommunikationsmodulen
- Möglichkeit zur Anpassung an Solargemische
|
Technische Daten: WZ Kundo G03
Einstrahl-Wärmezähler
| Nennweite |
DN mm |
15 |
20 |
| Betriebstemperatur maximal |
°C |
120 |
| Nenndurchfluss |
Qn m³/h |
0,6 |
1,5 |
2,5 |
| Durchfluss bei 0.1 bar Druckverlust |
m³/h |
0,4 |
0,9 |
1,6 |
| Grösster Durchfluss |
Qmaxm³/h |
1,2 |
3,0 |
5,0 |
Trenngrenze
waagrechter Einbau
senkrechter Einbau |
Qt |
48
60 |
120
150 |
200
250 |
Untere Messbereichsgrenze
waagrechter Einbau
senkrechter Einbau |
Qmin l/h |
12
24 |
30
60 |
50
100 |
| Anschlussgewinde am Zähler nach ISO 228/1 |
Zoll |
G 3/4 B |
G 1 B |
| Anschlussgewinde der Verschraubung nach DIN 2999 |
Zoll |
R 1/2¨ |
R 3/4¨ |
| Baulänge ohne Verschraubungen |
mm |
110 |
130 |
| Höhe |
mm |
100 |
| Gewicht |
kg |
0,8 |
1,0 |
| Impulsfolge |
Liter/Imp. |
1 |
Im Rahmen der Weiterentwicklung sind technische Änderungen möglich.
Mehrstrahl-Wärmezähler
Bauart -
Gewindeausführung |
waagrechter Einbau |
Steigrohr-/
Fallrohreinbau |
| Nennweite |
DN mm |
25 |
25 |
40 |
25 |
40 |
| Nenndurchfluss |
Qn m³/h |
3,5 |
6,0 |
10 |
3,5 |
10 |
| Durchfluss bei 0,1 Bar Druckverlust |
m³/h |
2,2 |
3,5 |
6,3 |
2,2 |
6,3 |
| Grösster Durchfluss |
Qmax m³/h |
7 |
12 |
20 |
7 |
20 |
| Trenngrenze |
Qt l/h |
350 |
600 |
1000 |
350 |
1000 |
| Untere Messbereichsgrenze |
Qmin l/h |
65 |
90 |
160 |
65 |
150 |
| Anschlussgewinde am Zähler nach ISO 228/1 |
Zoll |
G 1 1/4B |
G 1 1/4B |
G2B |
G 1 1/4B |
G2B |
| Anschlussgewinde der Verschraubung nach DIN 2999 |
Zoll |
R1 |
R1 |
R1,5 |
R1 |
R1,5 |
| Baulänge ohne Verschraubungen |
mm |
260 |
260 |
300 |
150 |
200 |
| Gesamthöhe |
mm |
185 |
185 |
205 |
222 |
242 |
| Gewicht |
kg |
2,9 |
2,9 |
5,1 |
3,1 |
5,5 |
| Impulsfolge |
Liter/Impuls |
10 |
10 |
Im Rahmen der Weiterentwicklung sind technische Änderungen möglich.
| Bauart - Flanschausführung |
waagrechter Einbau |
| Flanschanschluss |
PN 16
DN 25 |
PN 16
DN 25 |
PN 16
DN 25 |
| Flanschdurchmesser |
mm |
115 |
115 |
150 |
| Lochkreisdurchmesser (Vierloch) |
mm |
85 |
85 |
110 |
| Gewicht |
kg |
4,9 |
4,9 |
8,6 |
Im Rahmen der Weiterentwicklung sind technische Änderungen möglich.
Temperaturfühler
| |
Fühlersystem kurz |
Fühlersystem mittel |
Fühlersystem lang |
Tauch-
hülse |
Eintauch-
länge |
35 mm |
85 mm |
120 mm |
Gesamt-
länge |
45 mm |
105 mm |
140 mm |
| Gewinde |
G 1/4” |
G 1/2” |
G 1/2” |
Temperatur-
fühler |
Messwider-
stand |
PT 1000 EN 60751 |
Temperatur-
bereich |
0 - 180 °C |
Anschluss-
leitung |
3 m oder 10 m |
Fühler-
durchmesser |
5,2 mm |
6,0 mm |
6,0 mm |
Im Rahmen der Weiterentwicklung sind technische Änderungen möglich.
Technische Daten des Rechenwerks optocom
| Temperaturfühler |
PT100, PT500, PT1000 in 2- und 4 Leitertechnik |
| Einbauort des Volumengebers |
Rücklauf (Standard) oder Vorlauf |
| Temperaturen |
Messbereich: - 30 °C ... + 190 °C
beglaubigt: + 5 °C ...+ 180 °C |
| Temperaturdifferenz |
beglaubigt: 3 K ... 150 K |
| Temperaturdifferenz, ab der die Energie gezählt wird |
in 0,1 K-Schritten wählbar, Standard ist 0,5 K |
| Stromversorgung |
Lithium-Batterie 1,8 Ah; Laufzeit 6 Jahre + 1 Jahr Lager
Lithium-Batterie 5,0 Ah; Laufzeit 10 Jahre + 1 Jahr Lager
Netzteil |
| Anzeige |
Flüssigkristall, 7-stellig; 17 verschiedene Anzeigen in 3 Ebenen |
| Bedienung |
Nutzer-Taster (mechanisch) |
| relative Feuchte |
0 % ... 93 % |
| Umgebungstemperatur |
+ 5 °C ... + 55 °C |
| Lagertemperatur |
+ 5 °C ... + 60 °C |
| Gehäuseschutz |
IP 54; spritzwasser-, staubgeschützt |
| Funkstörungen |
EN 55011, prEN 1434-4 |
| Störfestigkeit |
prEN 1434-4, Umgebungsklasse C,
EN 50082-2 |
| Schnittstellen |
optische Schnittstelle (19200 Baud) |
| Anschliessbare Module |
RS 232 C (9600 Baud); Adapterkabel für Modem zur Fernauslesung,
Impuls-Modul: Energie- oder Volumenimpulse und zusätzlich Error-Ausgang
alle Impulse galvanisch getrennt (Relaiskontakt),
Funk-Modul zur Integration in das KUNDO-Funksystem,
M-Bus-Modul u. a. |
| Genauigkeit |
3K <= dT < 20K: +- 1,5 %
20K <= dT < 150K: +- 1,0 % |
| Impulsausgang |
1, 10, 100 und 1000 Liter/Impuls (Standard)
es sind beliebige Impulswerte programmierbar (xxx,xxxx Liter) |
| Volumengeber |
Qn bis 2,5, 25, 250 und 2500 m³/h |
| Energieeinheit |
kWh, MWh, MJ, GJ und MBTU (kWh und MJ für Qn = 2,5 m³/h) |
Im Rahmen der Weiterentwicklung sind technische Änderungen möglich.
|
Weitere Bilder: WZ Kundo G03
---
|
Zubehör für WZ Kundo G03
Einbausatz
Zählerersatzstück
Kugelhahn
T-Stück
Tauchhülsen
|
Die Informationen auf dieser Seite enthalten lediglich allgemeine Beschreibungen bzw. Leistungsmerkmale, welche im konkreten Anwendungsfall nicht immer in der beschriebenen Form zutreffen bzw. welche sich durch Weiterentwicklung der Produkte ändern können. Die gewünschten Leistungsmerkmale sind dann verbindlich, wenn sie bei Vertragsabschluss ausdrücklich vereinbart werden.
|
|
|
